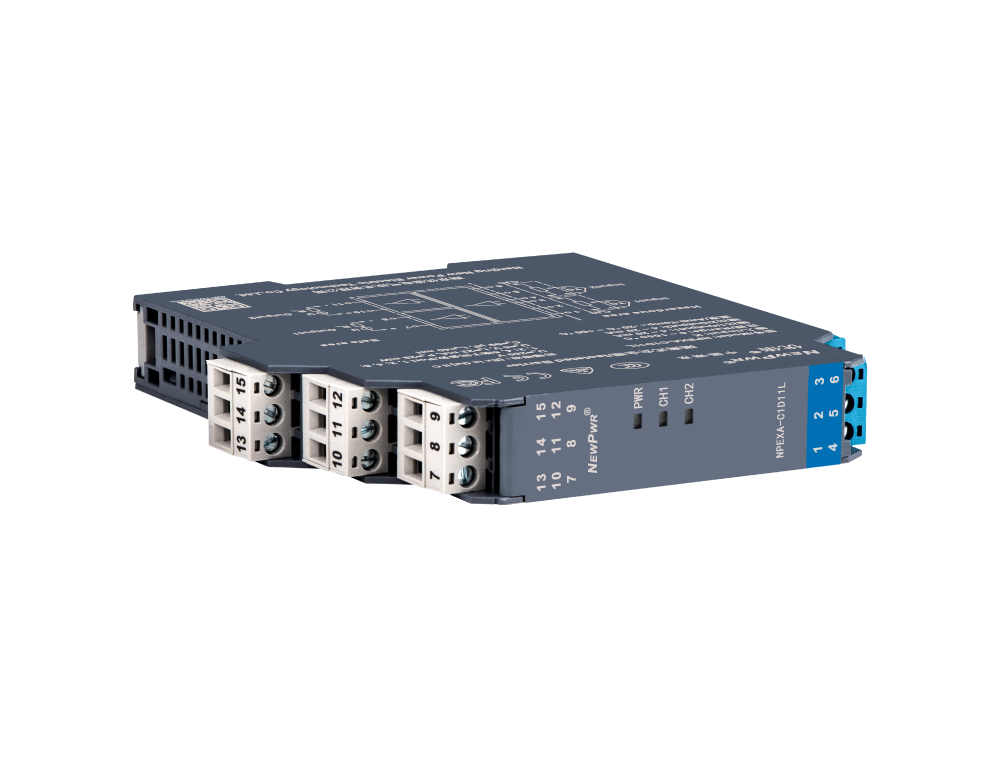

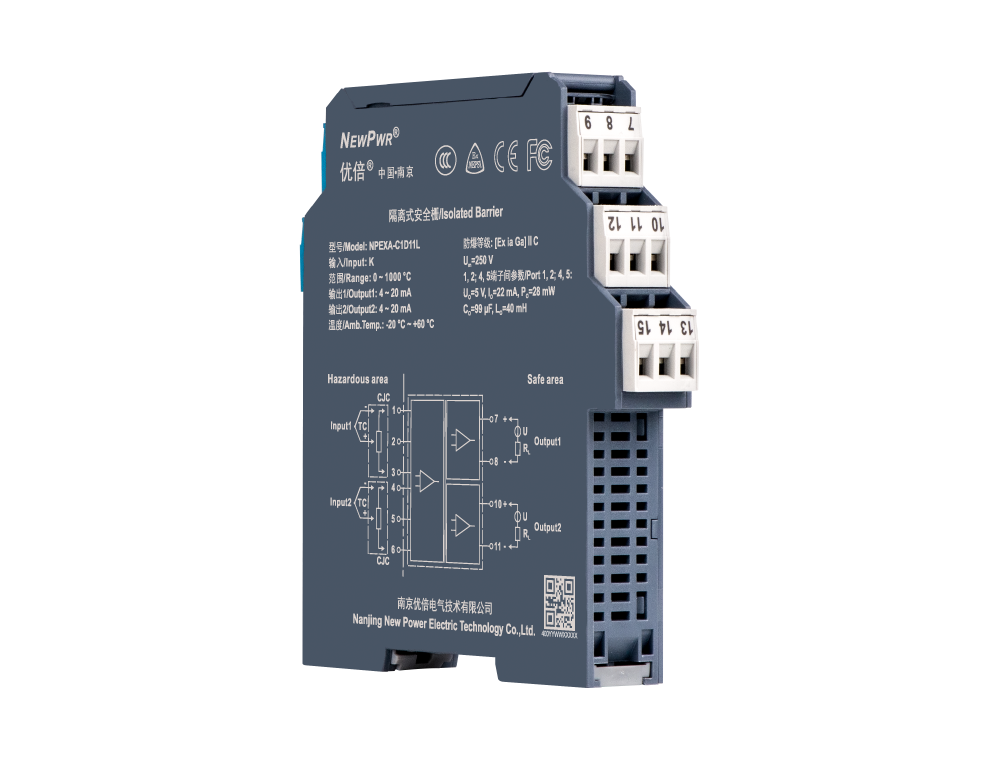

NPEXA- C1D11L

热电偶输入安全栅 ，将危险区的热电偶信号 ，经隔离转换为4~20mA信号输出到安全区。该产品无需独立供电 ，输入、输出之距离离 ，能够通过PC端或手持编程器对电偶类型、温怀抱程等进行组态设置。
中国·永利yl23455(股份)有限公司-官方网站 中国·永利yl23455(股份)有限公司-官方网站

输入

输出（具体型号见型谱）

通路

供电

分享
NPEXA- C1D11L

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 12 ~ 30 V DC 回路供电
输入
输入信号 K、E、S、B、J、T、R、N等热电偶
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-12)/0.022] Ω ；U为回路供电电压
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
E -100 ℃ ~ +1000 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
J -100 ℃ ~ +1200 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃ ，±0.5 ℃ ≥500 ℃ ，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃ ，±0.5 ℃ ≥500 ℃ ，±0.1 %F.S.
T -20 ℃ ~ +400 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃ ，±0.5 ℃ ≥500 ℃ ，±0.1 %F.S.
温度漂移 0.015 %F.S./℃
根基参数
赔偿精度 1 ℃ (赔偿领域：-20 ℃ ~ +60 ℃)
响应功夫 1 s
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 2500 V AC (本安侧与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区 ，可衔接0区、1区、2区 ；?A、?B、?C、ⅢC ；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下 ，无论输入信号出现何种故障状态 ，在满量程领域内输出均追随输入信号变动 (断线之表 ，断线输出3.5 mA) ，但最大不超出22 mA ，最幼不低于3.5 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 5 V (1、2端子间; 4、5端子间)
Io 22 mA (1、2端子间; 4、5端子间)
Po 28 mW (1、2端子间; 4、5端子间)
Co (?C) 99 μF (1、2端子间; 4、5端子间)
Lo (?C) 40 mH (1、2端子间; 4、5端子间)
中国·永利yl23455(股份)有限公司-官方网站
冷端赔偿端子（蓝色）
热电偶冷端赔偿端子 ，通过表置赔偿元件直接与赔偿导线接入端衔接 ，实现越发精准的温度赔偿 ，合用于热电偶输入产品。
中国·永利yl23455(股份)有限公司-官方网站
NPEXA-C11

一入一出

热电偶输入安全栅
